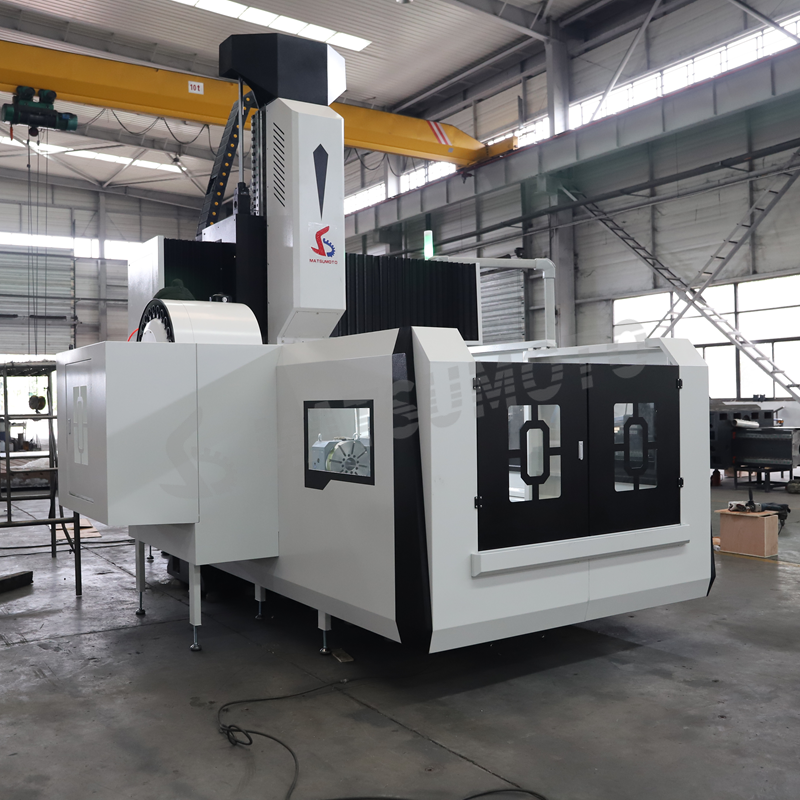

Centro de mecanizado de pórtico GMB1613

Todas las máquinas de nuestra empresa tienen múltiples colores para elegir y apoyamos a los clientes para personalizar colores exclusivos. Parámetros del producto: Aplicación:   Esta máquina se utiliza en fresado CNC, taladrado, perforación, roscado, procesamiento de acero...
  • Descripción general
  • Productos relacionados

Todas las máquinas en nuestra empresa tienen múltiples colores para elegir y apoyamos a los clientes para personalizar colores exclusivos.

  • Parámetros del producto:

  • Aplicación:

Esta máquina se utiliza en fresado CNC, rectificado, perforación, roscado, procesamiento de acero, acero fundido, hierro fundido, etc.. Cabezal accesorio de la máquina herramienta para realizar el fresado completo, perforación, rectificado, rebabado, roscado de todo tipo de placas, placas, carcasas y moldes de piezas complejas en un porta piezas. Puede utilizarse para la fabricación de pequeños lotes de piezas de repuesto, procesamiento y manufactura de piezas complejas y de alta precisión, lo que demuestra más su superioridad, también puede componer la línea de producción automática para la producción en masa, para garantizar la calidad de las piezas del producto y una producción eficiente.

Se utiliza para procesar piezas grandes con alta precisión, procesos múltiples y formas complejas como placas, discos, conchas y moldes. La caja de husillo adopta un mecanismo de equilibrio de cilindros de nitrógeno para garantizar la suavidad del movimiento de la caja de husillo hacia arriba y hacia abajo a lo largo de la silla de montar.

Proyecto

unidad

GMB1613

Recorrido del eje X

En el caso de los

1700

Recorrido del eje Y

En el caso de los

1300

Recorrido del eje Z

En el caso de los

800

Ancho del pórtico

En el caso de los

1300

Distancia desde el husillo hasta la mesa

En el caso de los

150-950

Tamaño de la mesa (L*A)

En el caso de los

1600*1200

Carga máxima de la mesa

peso de la carne

2000

Ranura en T (ancho*número)

mm*piezas

22*7

Velocidad máxima del husillo

rpm

8000/6000

Taper del husillo

/

BT40/BT50

Potencia del motor del husillo

kw

15

Desplazamiento rápido (eje X)

m/min

20

Desplazamiento rápido (eje Y)

m/min

20

Desplazamiento rápido (eje Z)

m/min

16

Velocidad máxima de avance de corte

mm/min

10000

Formulario de biblioteca de herramientas

/

Tipo de disco

Capacidad de la biblioteca de herramientas

pcs

24/30

Peso

peso de la carne

≈14000

Capacidad eléctrica total

KVA

48

Dimensiones (L*W*H)

En el caso de los

4300*2650*2800

  • Imágenes de detalles


CARRIL DESLIZANTE LINEAL DE TRES EJES

Riel deslizante lineal de tres ejes, con alta rigidez, alta precisión, bajo nivel de ruido y características de baja fricción.


ESTRUCTURA PRINCIPAL

Las piezas de fundición de la estructura principal adoptan hierro fundido Mihanna de alta calidad, estructura estable, garantía permanente de calidad.


PLACA INDEXADORA CNC DE 5.º EJE

Después de instalar la placa de indexación CNC de 5o eje, se pueden ensamblar múltiples procesos en un solo proceso, y es preciso hasta una milésima de grado.


PORTAHERRAMIENTAS

El almacén de herramientas está equipado con un cambiador automático de herramientas ATC (Auto Tool Change) para el intercambio automático de herramientas.


SISTEMA CNC

Se puede elegir un sistema de control CNC, como KND/GSK/SIEMENS/FANUC/MITSUBISHI y otros buenos sistemas.

  • Embalaje y S envío


1.Caja de contrachapado estándar, su resistencia a la compresión y calidad de soporte son mejores.

2.El área de la tabla es pequeña, la estructura del suelo es buena, es mejor en la resistencia a fugas y a la impermeabilización.

3.Al importar, la caja de contrachapado está libre de cuarentena, el procedimiento es simple.

4.Detalle de entrega: dentro de los 7-15 días después de recibir su pago.

  • Perfil de la empresa


Shandong Matsumoto Machine Tool Co., Ltd. se especializa en la producción de máquinas herramienta de procesamiento. Su principal Productos Incluye productos de precisión como tornos CNC, rectificadoras de superficies, fresadoras y centros de mecanizado verticales. Tiene un sistema de gestión de calidad completo y científico. Shandong Matsumoto Machine Tool Co., Ltd. opera con integridad, y su fuerza de producción y calidad de producto han sido reconocidas y elogiadas por la industria. Es una empresa integral de fabricación de máquinas herramienta que integra la fabricación de máquinas herramienta CNC y servicios de consultoría. La empresa cuenta con un equipo completo de I+D y servicio posventa. Le damos la bienvenida a visitar, guiar y negociar negocios con la empresa.


Productos Principales:

MÁQUINA Torno CNC 、Centro de mecanizado CNC/fresadora、Centro de torneado CNC、Torno、Rectificadora、Fresadora、Sierra de cinta.

  • Certificación:


  • Preguntas Frecuentes:

1.¿Cómo puedo elegir las máquinas más adecuadas?

A: Dígame sus especificaciones, podemos elegir el mejor modelo para usted, o puede elegir el modelo exacto. También puede enviarnos el dibujo de los productos, elegiremos las máquinas más adecuadas para usted.

2.¿Cuáles son los principales productos de su empresa?

A: Nos especializamos en todo tipo de máquinas, como Torno CNC, Centro de Máquinas CNC/Fresadora CNC, Centro de Torneado CNC, Máquina torno, Máquina de rectificado, Fresadora, Máquina de corte con sierra de cinta y demás.

3.¿Qué pasa con la calidad de la máquina y el servicio posventa?

A: El período de garantía de nuestras máquinas es de 3 años, y proporcionamos servicio técnico gratuito.

4.¿Cuáles son sus condiciones comerciales?

A: FOB, CFR y CIF todos aceptables.

5.¿Cuáles son las condiciones de pago?

A: T/T, pago inicial del 30% al realizar el pedido, pago del 70% restante antes del envío; LC irrevocable a la vista.

6.¿Cuál es el MOQ?

A: 1 conjunto. (Solo algunas máquinas de bajo costo tendrán más de 1 conjunto)
